氙氣閃光管

氙氣閃光管是利用貯存在電容器中的電能產生很高強度閃光的光源。其光輸出與可見區范圍內的自然晝光很相似，而且有大量的紫外與紅外輻射，使其用途更加廣泛。

對閃光管有許多不同的要求。每一種閃光管的設計，可能只適用于下列某一項工作:

(1)航空或演播室攝影和光化學用燈，要求高功率。

(2)業余和演播室攝影，一般工業與科學上的應用，航海與機場信號燈、醫學研究與制圖等，要求中等功率和適當短促的閃光。

(3)某些科學上的應用，要求僅有幾微秒的閃光。

(4)與激光一起使用的，要求弧光短，負載高。

(5) 頻閃應用，要求燈在低功率和高頻條件下工作，例如檢查運動中的部件,以及用于點火計時器和飛輪平衡器中。

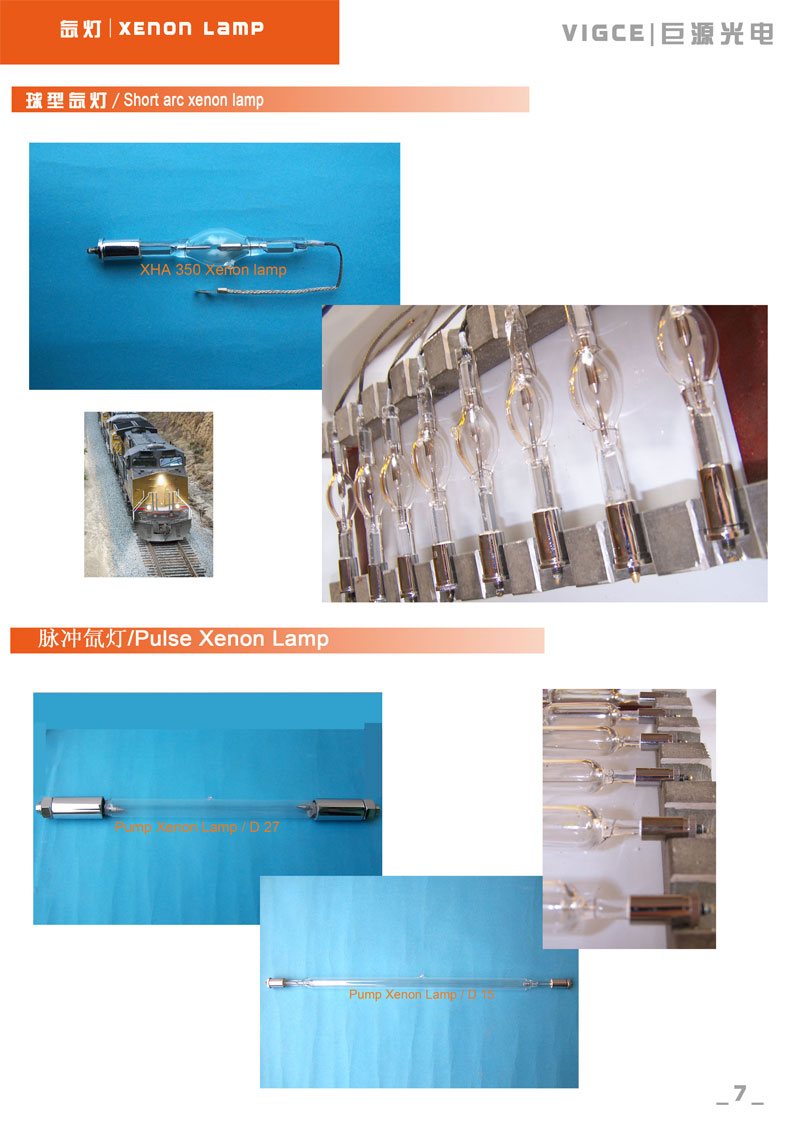

一、閃光管的結構

除高負載的閃光管采用石英玻璃外，多數閃光管均用硼鞋酸鹽玻璃。電極及封接必須設計得能承受可能高達幾千個安培的峰值電流，能量耗散僅被放電管表面的龜裂與熔化所限制。為了維持正柱區內的高電流密度，放電管要小，以壓縮電弧。為了形成更加集中的光源，放電管繞成螺旋形或其它不影響基本性能的外形。放電管的大小、充氣壓力、電極設計以及發射涂層都對燈管效率、閃光持續時間和壽命有決定性的影響。純氙氣所發出的輻射，適用于大多數單色和自然彩色膠片的攝影，但如要攝制高速運動的目標，可充以氬與微量氫的混合氣，可產生僅有幾微秒持續時間的閃光。極間距離較短的燈充以1到2個大氣壓的氣體，而正柱較長的直管形或螺旋形燈則需充50乇至200乇的氣體。

氙氣閃光管的外形、尺寸、功率以及光輸出特性是多種多樣的。功率負載范圍很寬，每次閃光至少可高達10焦耳。

二、單次閃光的工作情況

對主要電容器C充電的電壓可由某種方便的直流電源供應，但對小電容C2，則需經過一電位分配器來充電。當閉合開關s后，C?放出的能量產生一種高電壓脈沖，當此脈沖加到繞在閃光管的電線，或加到第三電極時，即使氣體電離并使貯存于C1的能量在閃光管中逸散。

為了保證燈的使用可靠，觸發電壓要求達到4千伏至16千伏，能量約為5微焦耳，其脈沖上升時間相當于約四千赫的固有頻率。在完全黑暗的情況下，閃光管的觸發較為困難，但電弧管在光子的輻照下，或增加觸發能量與電壓，也可確保點火。

充電電阻R,有兩個重要作用:限制從電源來的電流、允許從低額定電流電源中獲得高功率輸出，但當長時間的再次充電時，這是沒有意義的，其次,它必須限制充電電流,以便當電容器C:已經放電時，閃光管即能消電離并熄滅，而不致引起閃光。只有當C1的電壓在達到消電離之前已升高并超過臨界值，才能產生閃光。這是頻閃電路設計中最重要某些電路設計使電容器與充電電路在每次閃光后暫時自動地斷開，而不采用上述限制。電解電容器因其尺寸與重量的關系，常用于低壓燈管(不大于1000伏)。紙質電容器的內阻抗較低，頻閃持續時間較短，因而光效較高。直流電源可通過蓄電池或交流整流器等簡便的方法取得。脈沖線圈是空心的，忒斯拉型變壓器(Tesla-type transformers) 有時還裝有絕緣初級繞組。它們的初級電阻均較低，可使觸發電容迅速放電。線圈應置于閃光管附近，以免長導線引起高頻損失。為了安全起見，用于攝影的觸發電容器上的電壓，最大不得超過 150 伏，因為電容器是與照相機接連的;同樣，為了防止接觸點的損壞,連續電流應嚴格限制在500 微安以下。

和其它的放電光源一樣，閃光燈不能并聯工作。須各有數其放電電容器和充電電阻，一般還有它自己的觸發線圈，以保證正常的工作。如能適當提高工作電壓，可以串聯使用，觸發的方法是將觸發脈沖按一般方法加在兩個燈管上，或加于它們的共同接點上。

由于蓄電池的電壓會下降，以及設備設計上的差異，閃光管的工作電壓應考慮有一個變動的幅度。1969年英國標準(BS) 3205號上規定容差為標稱電壓的+10%到-20%。燈管本身的工作限制應比上述容差稍大，最高電壓為釋抑電壓(hold-off votage)，高于該電壓則雜散電離輻射會使燈管間歇地觸發，最低電壓應定為最低點火電壓，低于該電壓，燈管閃光即不規律，或不能點火。實際上工作電壓也不是固定的數據，須由觸發脈沖(即脈沖的電壓與能量)產生的電離作用來決定。
